一、变频器测试站结构及基本工作原理

1-l 变频器测试平台结构 变频器测试平台主要包括测试平台控制电路、采样电路板、变压器、补偿器、频率V/F设置、启动电路、故障指示灯、频率显示板、晶体管模块、电源变压器、示波器等。被测变频器的主控板以插板的形式与测试站相连。

■1.2逆变器试验台的基本工作原理逆变器试验台的电路原理图，即将直流电转换为三相交流电，称为“三相逆变器”。要完成这项工作，必须通过一个三相逆变器来完成，它是晶体管的一部分。目前，就我国而言，使用最广泛的晶体管模块是SANREXQCA75AAl00和FUJ 12D175D-100两大系列。由于试验台上只有三个晶体管模块，它由六个晶体管开关管组成。简单来说，单相电路比较简单，能适应较大的电压波动；三相三线电路适用于一些没有中性线的电路；而三相四线最大的优点是可以提供三相冗余电源。

 (1)在三相工频电源的输入端，它们作为输入直流电源的两端，ZU、ZV、ZW作为三相负载，晶体管作为开关.每个晶体管可以与一个二极管组合形成一个感性负载。在这种情况下，电流JLLB，-J”将流向电源的通道。特别是从120.通电的三相逆变过程来看，设置输入端的一点电位为+E ，另一点电位为.E，这样，两端的电源电压为2E.120。通电三相逆变器的最大特点是每个晶体管的导通时间可以达到120。在任何时刻，两个晶体管同时导通，它们的换向可以在相邻的桥臂上进行。对于120°通电的逆变器，同一桥臂上的两个晶体管之间的导通时间只有60°左右。同时使用双迹示波器，可以更好地观察任意两组波形是否有重叠，从而判断其驱动脉冲是否能正常交错。

 (2) 逆变器。三逆变器的e点，输出电压波形相同，但它们之间的相位差为120度，并且三相对称，只有这样才能形成三相交流电源，从而完成将直流电转换为三相交流电。但是因为交流频率是f=l/T，所以需要改变循环时间的长短，也可以说是变频的高度。在检测平台上，只用一个给定的信号改变频率发生器的振荡频率，就可以控制逆变桥臂上的六个晶体管。受控的开关频率，只有~I:]JLL，才能达到控制逆变器输出频率的效果。

 (3)试验台控制电路采用电压控制电路，包括频率控制电路、驱动电路和保护电路等。控制电路主控电路中的电压，通过给定的积分器，可以获得线性变化的给定电压。得到这个给定的电压后，分为两条路径，其中一条是通过比例积分调节器送到电压频率转换器。转换后的一部分输出脉冲会被分频器分频，然后送到环形分配器。只有当锁门打开时，它才能作为一个三相逆变器的六个大功率晶体管是最基本的基极控制信号。另一方面，电压频率转换后，输出脉冲；中间信号的另一部分必须经过频率电压转换器和比例该电压可以作为LCfCJ积分调节器中的反馈信号，这样可以保证只有在一定的主控电压下才能输出频率确保其稳定性。同时。 , 由给定积分器对另一路给定电压进行分压，必须送到稳压器。输出后，必须与三角波发生器的输出一起输入比较器，再通过锁门输出。

 (4) 补偿器。补偿器的作用是在稳压器的输入端加一个低频电压来实现补偿，有助于调节V/F特性，从而提高启动电流。只是在比例积分调节器的输入端加了初始频率补偿，都是为了调整变频器输出的初始频率。

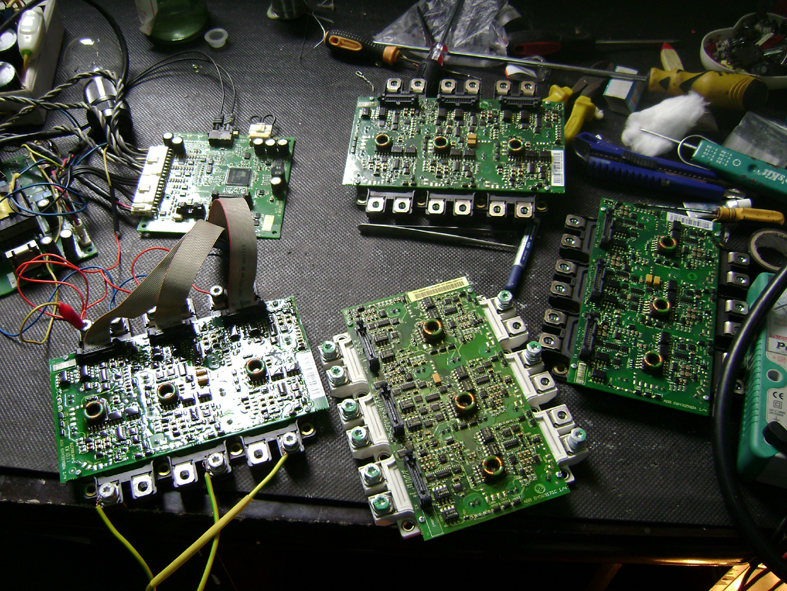

 2、逆变器主控板的维护逆变器主电路中的控制板是需要向主电路提供控制信号回路的对象。对于大多数控制电路，它们由以下电路组成：频率和电压“计算电路”，主电路中的“电压/电流检测电路”，电机中的“速度检测电路”，以及计算电路 控制信号可以是在“驱动电路”中放大，以及在逆变器和电机中的“保护电路”。 ●2.1 具体内容介绍 计算电路是将外部速度、转矩等指令与检测电路的电流、电压信号进行比较计算。它决定了逆变器可以输出的电压和频率。 ;电压和电流检测电路要与主电路的电位隔离，以便检测电压或电流：驱动电路是驱动主电路中元件的电路。
