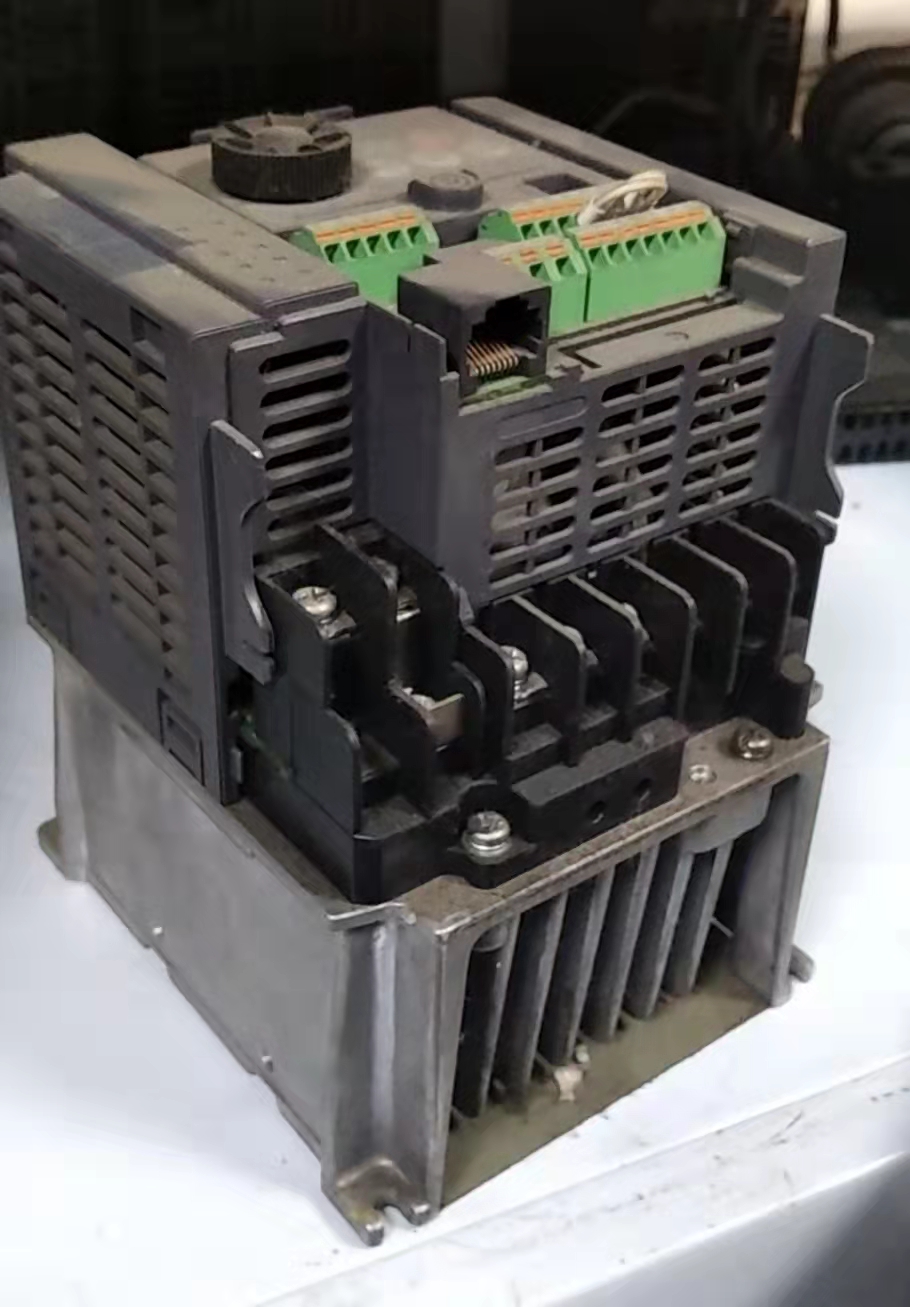

艾默生变频器检修经验

艾默生变频器检修经验

关键词:艾默生变频器检修经验

故障代码故障类型故障代码故障类型

POFF输入欠压E008输入缺相

E001加速过流E009输出缺相

E002减速过流E010模块保护

E003恒速过流E011逆变过热

E004加速过压E012整流过热

E005减速过压E016读写故障

E006恒速过压E018接触器未吸合

E007控制电源过压E019电流检测电路故障

1、电流检测故障(如报E019,E001):

(1)控制板Q1(15050026)坏。

(2)7840坏:在变频器通电时,用直流档,黑接5脚,红分别接6,7,8脚,值为2.5,2.5,5为正常,否则7840坏。

(3)小板坏:在变频器通电时,用直流档,黑接7840的5脚,红分别接小板的脚从左到右应为2.5,2.5,2.5,3.41.5,0,1.6。如值不对,小板坏:此时可更换小板坏中的三个小IC(39030024LMV393),如还不好,更换小板。

2、显示POFF:

驱动板上电POFF,测CVD电压正常应为2.6-2.7,如测得1.9,可能R51,R52,C36,C37,排线中的某一个坏,

其中的电解电容坏的最多。只在带电机运行时报POFF,驱动板变压器也有可能坏。

3、缓冲电阻坏:

缓冲电阻和滤波大电容是成对的。如果其一坏,另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏,或与二者相连的电路上元件坏)引起。

单相输入(220V)的变频器,特别要注意:如果无显示或炸机,很可能是用户接入了三相电(380V)引起的(可察控制板的故障记录:母线电压是否由310变为了540)。此时不断IPM的整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。如果只更换IPM后就上电,会听到“啪,啪”的响声(电容内的声音),应立即掉电,否则IPM的整流桥又会坏。发现一个大电容坏,最好都换新的。因电容是易坏易老化的器件。

4、显示不稳:

先有显示,然后没有,风扇停下,电压只有12,此种现象一般是U1厚膜坏。报故障E015:通电指示灯亮,键盘不亮,拨了风扇就好--风扇短路

5、不制动:

01180099,01180100,01180113,01180114的制动管不在IPM内部,变频器炸机和不显示很可能就是在变频器停机制动时引起的,所以更换IPM后,一定要检测制动电路的好坏:制动光耦,制动管(MOS管不好测,可测其串联的续流二极管,正常应为0.37左右),门极电阻(也就是MOS管的门极电阻,正常应为100欧姆)。修好上电后,TD900F093改为150,报E007,红接P(+),黑接PB,如电压在17-30跳动,制动正常。TD3200F133=150直流电压270-350V制动起作用。

6、炸整流桥:

如果测得部分整流桥损坏,而逆变桥全是好的,就有可能是正负母排之间打火引起。环境潮湿是主因,一般是有水滴在正负接线端子之间,或者是有水滴在正接线端子和散热器之间引起炸机的。此种坏机的接线端子绝缘性已变差,一定要更换,否则一上电又炸了。另一种原因就是滤波大电容短路(或炸裂或顶面凸起变硬),也要注意更换电容。



艾默生变频器检修经验

7、机器打嗝:

即风扇时快时慢,无显示。一般是控制板短路了,去掉控制板再上电,如还打嗝,有可能就是厚膜周边的器件坏了,例如TD1000大体积R56电阻27欧的阻值变大了很多,即打嗝保护电路自身坏了。开关电源不工作,可量其中一个电阻的电压,如有点电压且在跳变,说明开关电源已起振,但后面电路短路了(变压器脚间连锡,滤波电容碰歪),打嗝保护电路在起作用。如一点电压也没有,说明开关电源没起振,一般是厚膜坏或2844及附近器件坏。

8、风扇无力,转速慢:

EV1000的D6击穿。上电报8888:FECDF21U1板U8坏,有细小裂缝。EV1000如01180128,带载停机报8888:变压器电感量变差或PC9原副边绝缘不够。

9、按运行报8888:驱动光耦短路。

10、EV1000大体积:原故障是炸机,修好后运行无输出或E019,常坏的是U9。无输出有时Q2也坏。

11、EV1000小体积:原故障是炸机,修好后运行无输出,常是R13坏。故修炸机时,要养成习贯量一下R13是不是10欧。

12、TD3000上电显示POFF:

1、驱动板CVD电压在2.5V~2.8V是否正常?

2、驱动板IU、IV、IW电压是否正常?(电流检测电路)

3、控制板VREF基准电压是否正常?检查T1和2.5V的稳压管U24。

以上都正常的话,请重新烧写两个DSP程序。请注意擦除后要下电几秒再上电写入程序。否则,DSP坏。

整机修好上电显示正常后,要经过以下步骤才按运行,可减少炸机的可能性。

直流档红接“十”,黑分别接UVW:TD900,TD3200单相的都应为310v,TD900三相的都应为540v。TD1000,TD3000,EV1000,EV2000都应为5-10V.

如不对,不能按运行,否则十有八九会炸机。此时应停机更换对应的光耦和二极管,再重复以上过程,直至电压对了才按运行。

13、显示E010:

上电显示E010,霍尔坏。运行显示E010,模块坏。

当变频器一上电就显示E010,应是电流检测电路本身有故障了。即变频器还没有运行,没有电流输出,但电路已检测到有输出电流了。小功率机常是TL082C坏,大功率机常是霍尔坏。到底UVW哪相电流有问题?可用如下方法判断:

用表的mv档红接IU,IV,IW的测试点,正常应为0,如果哪个点偏高(例如+10)或偏低(例如-10),就是对应相电流有问题。

例IV=1000mv,V相霍尔坏。当变频器上电显示正常,一按运行就显示E010,模块坏的可能性最大。哪相模块坏,可用如下方法判断:上电,直流档红接“十”,黑分别接UVW,正常都应为5-10V,如其中一相偏高很多,此相模块坏。
