PLC维修重点讲解和分析

01CPU异常：

01，CPU异常报警时，应检查CPU单元连接于内部总线上的所有器件。具体方法是依次更换可能产生故障的单元，找出故障单元，并作相应处理。

02，存储器异常：存储器异常报警时，如果是程序存储器的问题，通过重新编程后还会再现故障。这种情况可能是噪声的干扰引起程序的变化，否则应更换存储器。

03，输入/输出单元异常、扩展单元异常：发生这类报警时，应首先检查输入/输出单元和扩展单元连接器的插入状态、电缆连接状态，确定故障发生的某单元之后，再更换单元。

04，不执行程序：一般情况下可依照输入---程序执行---输出的步骤进行检查

(1)，输入检查是利用输入LED指示灯识别，或用写入器构成的输入监视器检查。当输入LED不亮时，可初步确定是外部输入系统故障，再配合万用表检查。如果输出电压不正常，就可确定是输入单元故障。当LED亮而内部监视器无显示时，则可认为是输入单元、CPU单元或扩展单元的故障。

(2)，程序执行检查是通过写入器上的监视器检查。当梯形图的接点状态与结果不一致时，则是程序错误(例如内部继电器双重使用等),或是运算部分出现故障。

(3)，输出检查可用输出LED指示灯识别。当运算结果正确而输出LED指示错误时，则可认为是CPU单元、1/0接口单元的故障。当输出LED是亮的而无输出，则可判断是输出单元故障，或是外部负载系统出现了故障。

另外，由于PLC机型不同，1/0与LED连接方式的不一样(有的接于1/0单元接口上，有的接于1/0单元上)。所以，根据LED判断的故障范围也有差别。

05，部分程序不执行：检查方法与前项相同

但是，如果计数器、步进控制器等的输入时间过短，则会出现无响应故障，这时应该校验输入时间是否足够大，校验可按输入时间<输入单元的较大响应时间+运算扫描时间乘以2的关系进行。

06，电源的短时掉电，程序内容也会消失：

(1)，这时除了检查电池，还要进行下述检查

(2)，通过反复通断PLC本身电源来检查。为使微处理器正确启动，PLC中设有初使复位点电路和电源断开时的保存程序电路。这种电路发生故障时，就不能保存程序。所以可用电源的通、断进行检查。

(3)，如果在更换电池后仍然出现电池异常报警，就可判定是存储器或是外部回路的漏电流异常增大所致。

(4)，电源的通断总是与机器系统同步发生，这时可检查机器系统产生的噪声影响。因为电源的断开是常与机器系统运行同时发生的故障，绝大部分是电机或绕组所产生的强噪声所致。

07，PROM不能运转：先检查PROM插入是否良好，然后确定是否需要更换芯片

08，电源重新投入或复位后，动作停止：这种故障可认为是噪声干扰或PLC内部接触不良所致。噪声原因一般都是电路板中小电容容量减小或元件性能不良所致，对接触不良原因可通过轻轻敲PLC机体进行检查。还要检查电缆和连接器的插入状态。

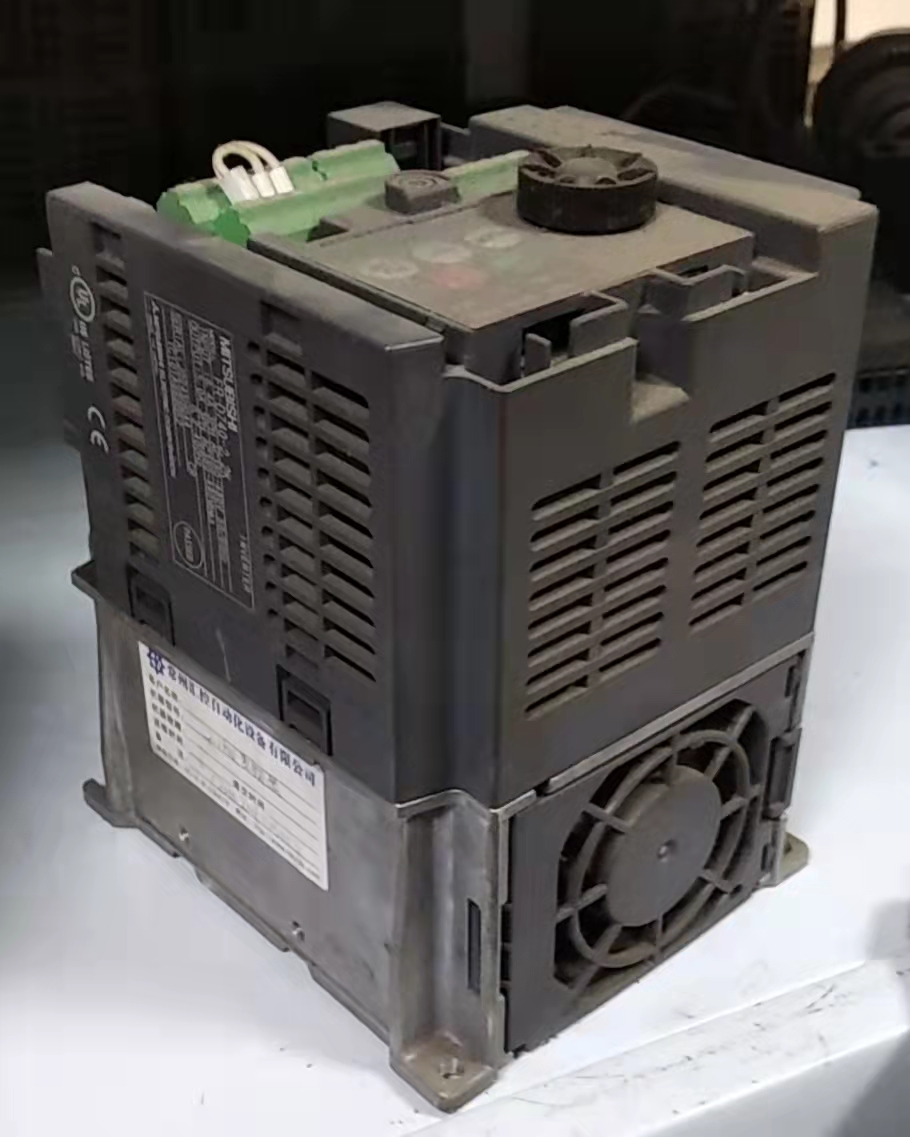

09，变频器对PLC模拟量的干扰：在自动化控制系统中，变频器的使用越来越广泛，变频器对PLC模拟量干扰问题也凸显出来。下面举一个变频器对PLC模拟量干扰的例子以及用信号隔离模块克服此类干扰的解决办法。

现象说明：西门子PLC中AO点发出一路4-20mA电流控制信号，输出至西门子变频器，无法控制变频器启动。
